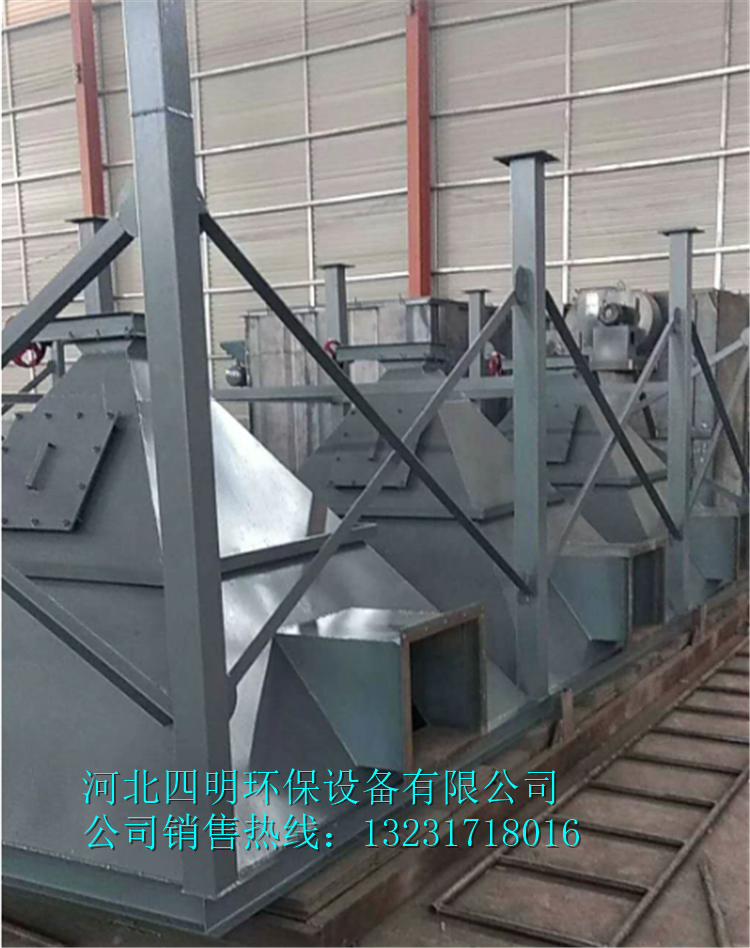

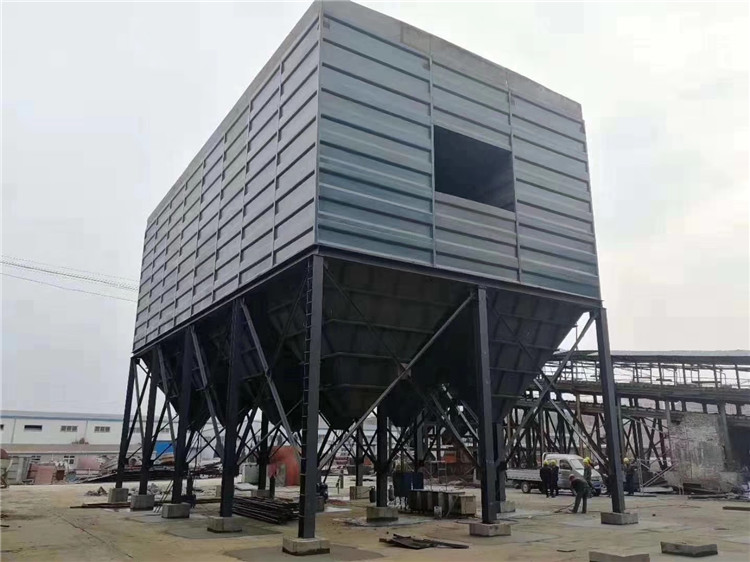

大型燃煤鍋爐除塵器箱體由荒煤氣室（過濾室）、凈煤氣室、灰斗、人孔、煤氣進、出口、氣流均流整流裝置、閥及接管、人工取樣口、吹掃裝置、煤氣放散閥及接管、支座、保溫等組成。

進氣口接管部分伸入箱體內，并設有氣流分布板。除塵器中心線上方設氣流均流整流裝置，使向上氣流分布均勻，并防止濾袋落入灰斗中。

箱體上設檢修高壓人孔4個，更換籠骨的進出口，布袋更換作業平臺設2個規格為PN0.6MPa DN800的人孔，檢修2個，規格為PN0.6 MPa DN800。

箱體上設有安裝支座。支座為懸掛式，數量4個，設計載荷為50t/個。

箱體上設人工灰塵檢側口一個。

箱體上設2個吹掃口。

為防止灰塵結露，在灰斗上設蒸汽伴熱管道保溫。

箱體進行整體外保溫，保溫采用玻璃棉氈作為保溫材料，外用0.5mm厚彩鋼瓦進行保護，保溫層厚度為100mm。

箱體上設一套全啟式閥，規格DN200，開啟壓力0.3MPa。

         在大型燃煤鍋爐除塵器箱體出口支管上設置一套煤氣放散裝置，包括電動放散球閥、手動放散閘閥和接管。放散閥規格為：DN200，PN0.6Mpa。

在荒、凈煤氣主管上設置一套煤氣放散裝置，包括電動放散球閥、手動放散閘閥和接管。放散閥規格為：DN250，PN0.6Mpa。

灰斗上設有2個倉壁震動器和2臺氮氣清堵炮。倉壁震動器：功率1.1千瓦，電機。氮氣炮由氣包、2個DN25電磁脈沖閥、2個DN40截止閥及配管組成。
